FRP歩道床板（床板拡幅・歩道橋床板）

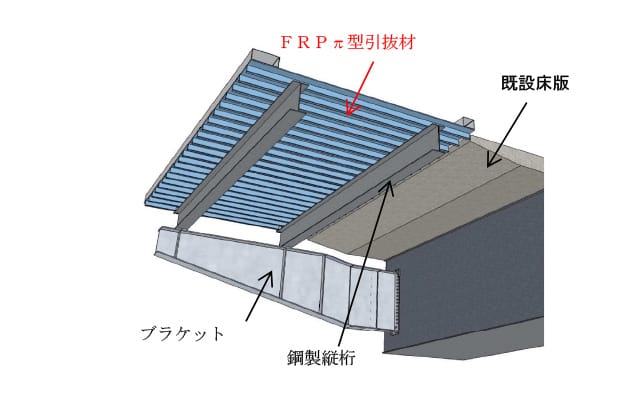

ＦＲＰ歩道拡幅床版は、軽量かつ高強度なＦＲＰパネル材を用いて橋梁部における歩道の拡幅を行う事で、
歩道利用者の安全確保と利便性向上に寄与する技術です。
特徴
仕様
- 適用幅員 Ｗ=3.0m程度
- FRP材は強化繊維にガラス繊維を用いた
引抜成形材を使用 - 成形に用いる樹脂は，イソ系樹脂を使用
- FRP材は難燃性を有する(JISA1322)
- 舗装は薄層舗装t=3㎜を標準とする
-
拡幅が可能狭い歩道や歩道のない箇所を拡幅可能で、歩道利用者がより安全に通行できるようになります。
-
耐食性の高さ腐食や塩害に対する耐食性が高く、維持管理費の増加を最小限に抑え拡幅できます。
-
軽量で負担軽減軽量のため、既設橋・下部工への負担を最小限に抑え拡幅できます。
-
短時間で設置軽量で施工性が良いため，短時間で設置可能です。
-
新設橋梁に適応新設橋梁への適用も可能です。
施工例（床板拡幅）
-

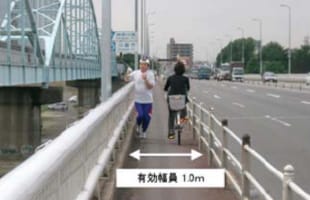

歩道の必要幅員が確保されていない
橋梁例１ -

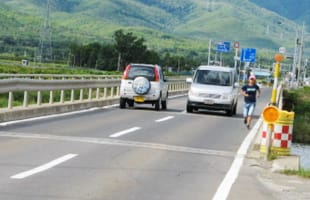

歩道の必要幅員が確保されていない
橋梁例２ -

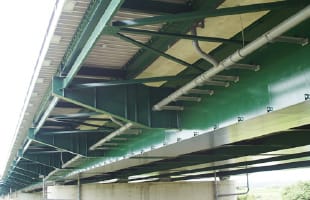

床版拡幅実績 平井大橋（中川部）
（東京都 令和元年度竣工）
-

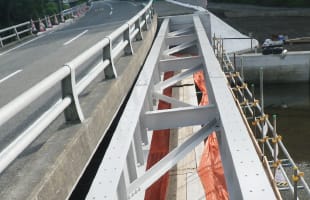

歩道拡幅前
-

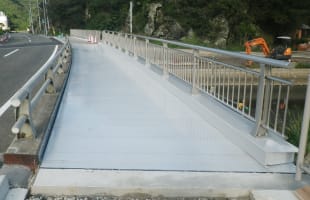

歩道拡幅後
-

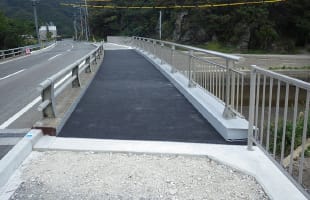

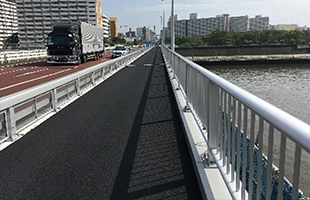

薄層舗装後
施工例（歩道橋床板）
-

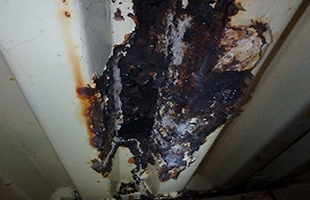

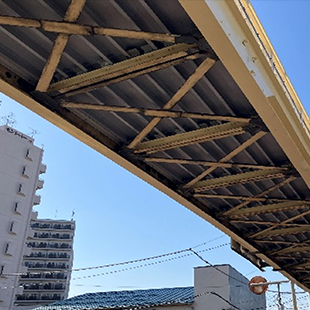

①腐食が進んだ歩道橋床板
-

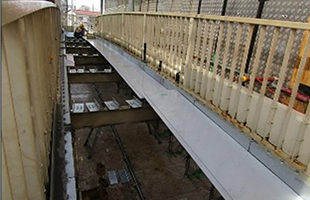

②既設床板の撤去とＦＲＰ床板設置
-
国道６号馬橋歩道橋
（関東地整 令和５年度竣工）
-

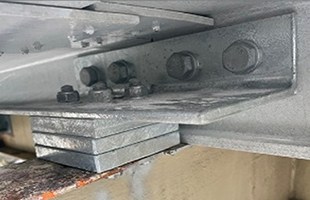

③ＦＲＰ床板を固定金具で固定
-

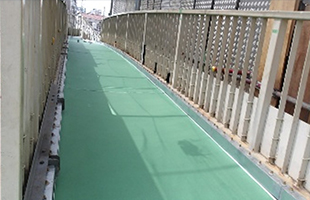

④ＦＲＰ床板設置後
樹脂モルタル舗装仕上げ
施工実績
横にスクロールしてご覧ください。
| 橋梁名 | 発注者 | 竣工年度 | 施工会社 | 橋梁形式 | 架橋条件 | 路線名 | 床版 支間 m |
床版 厚 mm |
橋長 m |
幅員 m |
備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 河内橋 | 長崎県対馬振興局 | 平成27年 | (株)ハラダ | 単純鈑桁橋 | 沿岸部 | 国道382号 | ブラケット支持桁 | R130 | 22.8 | 2.5 | 側道橋 |
| 吉定橋 | 鳥取県西部総合事務所 | 平成28年 | (有)いけもと(ニッコン) | 単純鈑桁橋 | 河川部 | 国道181号 | 支持桁 | R130 | 45.0 | 2.0 | 側道橋 |
| 新木津川橋 | NEXCO西日本 | 平成29年 | ＭＭＢ・宮地・日橋ＪＶ | 鋼主桁連結構造 | 河川部 | 新名神高速道路 | ブラケット支持桁 | R130 | 429.6 | 3.0 | 高速道路橋初の採用 |
| 田辺北ＩＣ橋 | NEXCO西日本 | 平成29年 | ＭＭＢ・宮地・日橋ＪＶ | 鋼主桁連結構造 | 河川部 | 新名神高速道路 | ブラケット支持桁 | R130 | 116.7 | 3.0 | 〃 |
| 平井大橋(その１) | 東京都 | 平成30年 | 宮地エンジニアリング㈱ | 単純鈑桁橋 | 河川部 | 都道315 | ブラケット支持桁 | R130 | 480.0 | 2.2 | 既存の歩道の幅員を拡幅 |
| 小岩大橋(その１) | 東京都 | 令和2年度 | ショーボンド建設㈱ | ゲルバー鈑桁橋 | 河川部 | 国道14号 | ブラケット支持桁 | R130 | 130.0 | 2.5 | 〃 |
| 宮前橋 | 京都市 | 令和2年度 | 平安建設工業 | 単純鈑桁＋連続鈑桁 | 河川部 | 一般府道 | ブラケット支持桁 | R130 | 200.0 | 3.0 | 〃 |
| 平井大橋(その２) | 東京都 | 令和3年度 | 宮地エンジニアリング㈱ | 単純鈑桁橋 | 河川部 | 都道315 | ブラケット支持桁 | R130 | 480.0 | 2.2 | 〃 |
| 小岩大橋(その２) | 東京都 | 令和4年度 | ショーボンド建設㈱ | ゲルバー鈑桁橋 | 河川部 | 国道14号 | ブラケット支持桁 | R130 | 130.0 | 2.5 | 〃 |
| 平井大橋(その３) | 東京都 | 令和5年度 | 宮地エンジニアリング㈱ | 単純鈑桁橋 | 河川部 | 都道315 | ブラケット支持桁 | R130 | 480.0 | 2.2 | 〃 |
| 平井大橋(その５) | 東京都 | 令和6年度 | 宮地エンジニアリング㈱ | 単純鈑桁橋 | 河川部 | 都道315 | ブラケット支持桁 | R130 | 480.0 | 2.2 | 〃 |
| ケヤキ谷橋 | 四国地整土佐国道 | 施工中 | 川田工業 | 単純箱桁 | 河川部 | 国道494号 | ブラケット支持桁 | R160 | 55.9 | 2.0 | 歩道の増設 |
| 高倉橋 | 関東地整 | 令和6年度 | 関東化工建設㈱ | 単純箱桁 | 河川部 | 国道16号 | ブラケット支持桁 | R180 | 4.4 | 2.2 | 歩道床版の取替 |
| 西浜名橋 | 静岡県 | 令和7年度 | ショ-ボンド建設㈱ | － | 沿岸部 | 国道301号 | 片持ち式 | R130 | 25.7 | 1.5 | 橋台の歩道拡幅 |
| 高積橋 | 和歌山県 | 令和7年度 | 西村工業㈱ | 単純桁 | 河川部 | 岩出南海線 | 支持桁 | R200 | 11.9 | 2.9 | 側道橋 |
