事業紹介
FRP事業

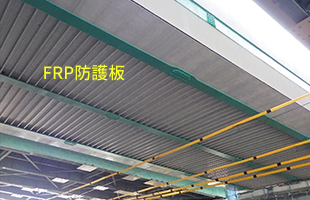

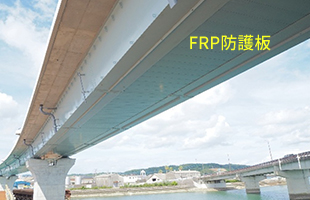

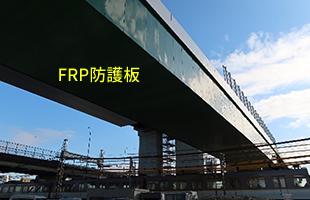

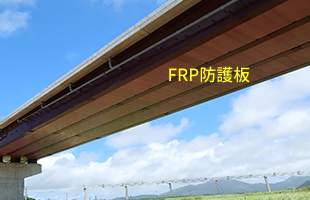

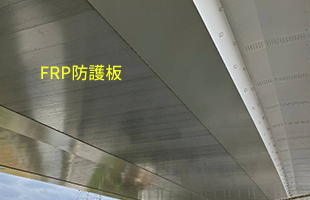

FRP防護板
安全かつ確実な近接目視点検・補修作業が可能な常設足場です。
特徴
国土交通省
新技術情報提供システム（NETIS）
登録番号：CBK-130001-A
-
橋梁の長寿命化桁間への海塩粒子の侵入を防ぎ、橋梁の長寿命化に貢献します。
-
後付け設置軽量なため、新設橋だけでなく、後付け設置も容易です。
-

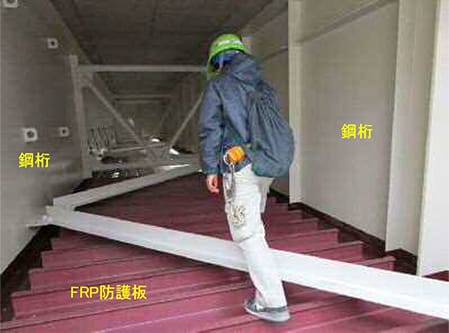

安全かつ確実主構造や床版の近接目視点検補修作業を行う常設足場（検査路）として使用できます。
-
塗り替えが不要桁間部を内面塗装仕様に変更することで、桁の塗り替えが不要となります。

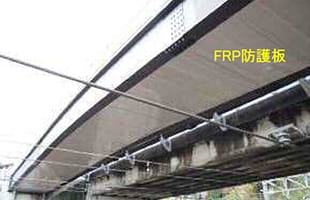

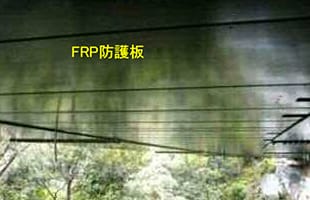

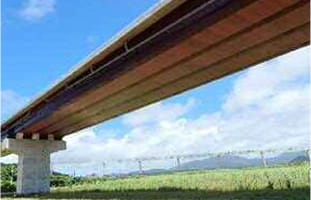

施工例
-
関門トンネル（床版打替え工事）
（NEXCO西日本 平成22年度竣工） -
関門トンネル（床版打替え工事）
（NEXCO西日本 平成22年度竣工） -
潮新町線橋梁（桟橋構造への適用）
（高知市 平成17年度竣工） -
兎尻橋（床版打替えへの適用）
（秋田県 平成17年度竣工） -
豊見城高架橋
（沖縄総合事務局 平成20年度竣工） -
大網白里高架橋（送り出し架設への適用）
（NEXCO東日本 平成23年度竣工） -
久喜白岡Ｆランプ（一括架設への適用）
（NEXCO東日本 平成24年度竣工） -
桶川インターＣランプ
（関東地方整備局 平成25年度竣工） -
菅公橋（軽さを生かした人力施工）
（近畿地方整備局 平成26年度竣工）
鹿島大橋における施工状況
-

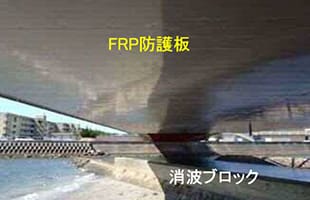

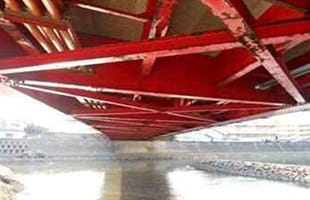

河川の消波ブロックからの海水による
桁腐食 -

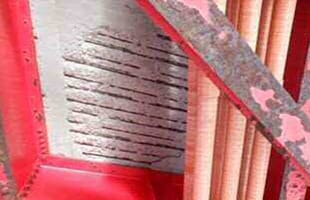

床版下面の海水による塩害損傷
-

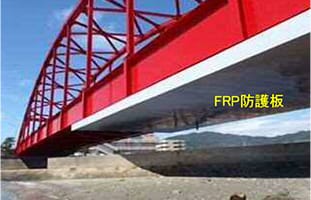

防護板設置完了
施工実績
横にスクロールしてご覧ください。
| 橋梁名 | 発注者 | 竣工年度 | 施工会社 | 橋梁形式 | 架橋条件 | 面積 ㎡ |
備考 |
|---|---|---|---|---|---|---|---|
| 沖縄科学技術 大学院大学２号橋 |
沖縄科学技術研究 基盤整備機構 |
平成22年 | ㈱宮地鐵工所 | 単純非合成箱桁 | 沿岸部 | 311 | 飛来塩分防護 |
| 山本陸橋 | 広川町 （和歌山県） |
平成25年 | 豊工業所 | 単純鋼床版中路式鈑桁 | 跨線部 | 54 | 飛来塩分防護 |
| 鹿島大橋 | 愛知県 | 平成28年 | 鈴中建設工業 | 下路式ランガー桁 | 沿岸部 | 285 | 飛来塩分防護 |
| 多治見長瀬 ﾃｸﾉﾊﾟｰｸｶﾙﾊﾞｰﾄ橋 |
多治見市 (岐阜県） |
平成29年 | 大日本土木 | カルバート | 跨道部 | 150 | 点検設備 |
| 万（よろず） 跨線橋 |
ＪＲ西日本 （中国地整岡山国道） |
平成29年 | 広成建設 | 連続鈑桁 | 跨線部 | 465 | 点検設備 |
| 下田原大橋 | 沖縄県 | 令和2年 | 沖縄土木(株) | 連続板桁 | 河川部 | 2,380 | 飛来塩分防護 |
| 古間木橋 | 青森県 | 令和2年 | 東鉄工業 | 連続箱桁 | 跨線部 | 245 | 点検設備 |
| ★寺田高架橋 （その1） |
近畿地方整備局 （京都国道） |
令和2年 | 名村造船㈱ | 連続鈑桁 | 跨線部 | 460 | 点検設備 |
| ★寺田高架橋 （その2） |
近畿地方整備局 （京都国道） |
令和3年 | 長村組 | 連続鈑桁 | 跨線部 | 310 | 点検設備 |
| 吹田・池田 石橋こ線橋(上り線) |
NEXCO西日本 （関西支社阪神改築） |
令和3年 | 宮地ｴﾝｼﾞﾆｱﾘﾝｸﾞ | 単純鈑桁 | 跨線部 | 290 | 点検設備 |
| 手取川橋梁 | 石川県 | 令和3年 | 駒井ハルテック・北都JV | 連続箱桁橋 | 河川部 | 711 | 点検設備 |
| 第二天草瀬戸大橋G2橋 | 熊本県 | 令和3年 | 日本ピーエス・前川建設JV | 連続細幅箱桁橋 | 沿岸部 | 605 | 点検設備 |
| 第二天草瀬戸大橋G3橋 | 熊本県 | 令和3年 | コーアツ工業・礎JV | 連続細幅箱桁橋 | 沿岸部 | 605 | 点検設備 |
| 吹田・池田 石橋こ線橋(下り線) |
NEXCO西日本 （関西支社阪神改築） |
令和5年 | 宮地ｴﾝｼﾞﾆｱﾘﾝｸﾞ | 単純鈑桁 | 跨線部 | 290 | 点検設備 |
| 小禄道路橋梁 （P4～P8） |
沖縄総合事務局 | 令和5年 | JFEｴﾝｼﾞﾆｱﾘﾝｸﾞ | 連続合成細幅箱桁橋 | 跨道部 | 1,048 | 点検設備 |
| 本部大橋 （A1～P2） |
沖縄県 | 令和6年 | 屋部土建 | 連続鋼床版箱桁 | 沿岸部 | 215 | 飛来塩分防護 |
| 本部大橋 （P4～A2） |
沖縄県 | 令和6年 | 丸内 | 連続鋼床版箱桁 | 沿岸部 | 173 | 飛来塩分防護 |
| 小禄道路橋梁 （P19～P24） |
沖縄総合事務局 | 施工中 | 川田・IHI・仲本JV | 連続合成細幅箱桁橋 | 跨道部 | 2,813 | 点検設備 |
| 小禄道路橋梁 （P24～P30） |
沖縄総合事務局 | 施工中 | 宮地ｴﾝｼﾞﾆｱﾘﾝｸﾞ | 連続合成細幅箱桁橋 | 跨道部 | 4,460 | 点検設備 |
| 本部大橋 （P2～P3） |
沖縄県 | 令和7年 | 屋部土建 | 連続鋼床版箱桁 | 沿岸部 | 254 | 飛来塩分防護 |
| 松任公園橋防護板 | NEXCO中日本 | 令和6年 | 名工建設㈱ | 連続板桁橋 | 跨道部 | 112 | 飛来塩分防護 |
