事業紹介
FRP事業

FRP検査路

検査路の軽量化、メンテナンスフリー化を実現しました。

特徴

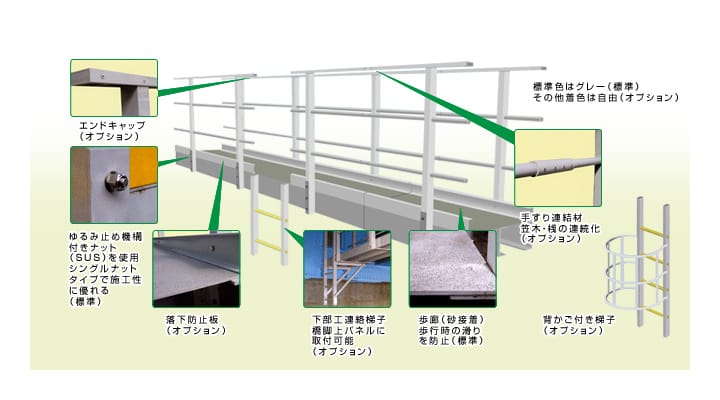

エンドキャップ(オプション)、ゆるみ止め機構付きナット・(SUS)を使用・シングルナットタイプで施工性に優れる(標準)、落下防止板(オプション)、下部工連絡梯子橋脚上パネルに取付可能、歩廊(砂接着)・歩行時の滑りを防止(標準)、背かご付き梯子(オプション)、手すりの連結材 笠木・桟の連続化(オプション)、標準色はグレー・その他着色は自由(オプション)

国土交通省
新技術情報提供システム(NETIS)
登録番号:CB-120033-VE
特許:第5029971号
第5029972号

  • 橋梁の近接目視点検が可能
    電気を通さないので、鉄道跨線橋などの絶縁性を求められる箇所への設置に最適です。
  • メンテナンスフリー
    海岸部や工業地帯などの耐食性を求められる地域に最適。塩害に強く、さびません。
  • 材料そのものが軽い
    施工性に優れ、重機の進入ができない山間部や斜面でも、人力で十分搬入可能です。
  • 支間10mまで対応可能
    載荷試験等を行い、強度は実証済です。

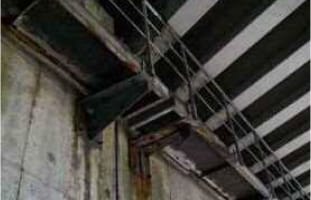

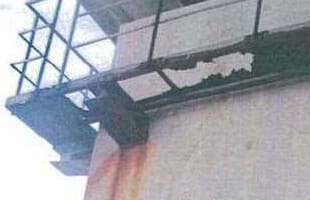

鋼製検査路の腐食による損傷の例

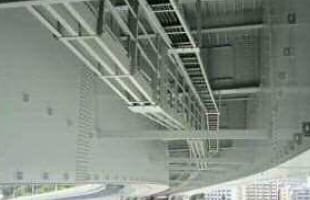

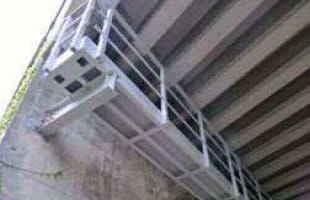

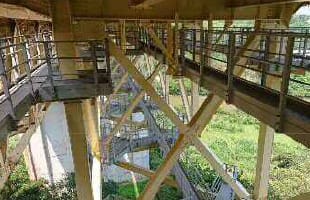

施工例

  • 泊大橋上部工検査路
    (沖縄総合事務局 平成22~24年度竣工)

  • 福地川上部工検査路(トラス橋への設置)
    (NEXCO東日本 平成30年度竣工)

  • 熊板橋下部工検査路(FRPブラケット仕様)
    (NEXCO中日本 平成23年度竣工)

既設橋梁における施工状況

  • 検査路の荷卸し(ユニック車)

  • 桁下の足場への取込み

  • 桁下足場上での移動

  • 設置完了

施工実績

横にスクロールしてご覧ください。

橋梁名 発注者(施工会社) 竣工年度 適用箇所 施工規模 備考
心見川橋側歩道 JR九州
(九鉄工業㈱)
施工中 橋側歩道 56m 取替設置
殿町羽田空港線 神奈川県川崎市
(日立造船㈱)
施工中 下部工検査路 94m 新設
羽田ランプ橋 関東地方整備局
(㈱三井E&S鉄構エンジニアリング)
施工中 下部工検査路 56m 新設
岩城橋その2工区 愛媛県
(三井住友建設㈱)
施工中 下部工検査路 新設
ハンセン橋 沖縄防衛局
(JFEエンジニアリング㈱)
施工中 上下部工
検査路
260m 新設
福地川橋 NEXCO西日本
(オリエンタル白石㈱)
施工中 上下部工
検査路
2100m 取替設置
小石原川ダム 水資源機構
(極東興和㈱)
令和元年 上下部工
検査路
115m 新設
高速3号大高線 名古屋高速道路公社
(㈱ノナガセ)
令和元年 下部工検査路 30m 新設
億首川橋(上り線) NEXCO西日本
(オリエンタル白石㈱)
施工中 上下部工
検査路
2400m 取替設置
谷津沢川こ線水路橋 静岡市
(㈱薩川組)
令和元年 歩道橋 35m 取替設置
二間川橋りょう JR東日本
(㈱交通建設)
令和元年 下部工検査路 30m 取替設置
浦添西原線ONランプ橋 沖縄県
(㈲明生建設)
令和元年 上下部工
検査路
121m 新設
名切B橋側歩道 JR九州
(㈱別所組)
令和元年 橋側歩道 7m 取替設置
大威徳橋 秋田県
(千代田・東北機械特定建設工事共同企業体)
令和元年 上部工検査路 155m 新設
浦添西原線OFFランプ橋 沖縄県
(㈱伸和建設)
令和元年 上下部工
検査路
105m 新設
大岩線橋梁 大阪府茨木土木事務所
(日立造船・宮地JV)
令和元年 上下部工
検査路
540m 新設
戸馳大橋 熊本県宇城市
(日立造船㈱)
令和元年 上下部工
検査路
295m 新設
浦添西原線橋梁(下り) 沖縄県
(宮地エンジニアリング㈱)
令和元年 上部工検査路 185m 新設
浦添西原線橋梁(上り) 沖縄県
(JFEエンジニアリング㈱)
令和元年 上部工検査路 185m 新設
冷川橋 NEXCO西日本
(ショーボンド建設㈱)
令和元年 下部工検査路 270m 取替設置
本村川橋 NEXCO西日本
(㈱富士ピーエス)
令和元年 上部工検査路 280m 取替設置
福地川橋 NEXCO西日本
(川田建設㈱)
令和元年 上部工検査路 1800m 取替設置
美陵高架橋 NEXCO西日本
(近鉄軌道エンジニアリング㈱)
平成 30年 橋側歩道 50m 取替設置
花月川橋側歩道 JR九州
(JR九州商事㈱)
平成 30年 橋側歩道 80m 新設
由良橋 近畿地方整備局
(宮地エンジニアリング㈱)
平成 29年 下部工検査路 9m 新設
西川橋 近畿地方整備局
(宮地エンジニアリング㈱)
平成 29年 下部工検査路 5m 新設
新田橋 ㈱ネクスコ・メンテナンス東北
(サンコーテクノ㈱)
平成 29年 下部工検査路 3m 取替設置
松原橋りょう JR九州
(㈱別所組)
平成 29年 下部工検査路 11m 取替設置
薊野第二高架橋 四国地方整備局
(宮地エンジニアリング㈱)
平成 29年 下部工検査路 96m 新設
青谷高架橋第2 中国地方整備局
(宮地エンジニアリング㈱)
平成 29年 下部工検査路 130m 新設
七味温泉橋  長野県高山村
(㈱角藤)
平成 29年 上部工検査路 45m 新設
山田橋他 NEXCO西日本
(極東興和㈱)
平成 29年 上部工検査路 217m 取替設置
関門橋アンカレッジ検査路 NEXCO西日本
(JFEエンジニアリング㈱)
平成 29年 管理路 40m 取替設置
彼杵・千綿間 賀風呂B橋側歩道 JR九州
(㈱堀内組)
平成 28年 橋側歩道 7m 取替設置
石並川橋側歩道 JR九州
(三軌建設㈱)
平成 28年 橋側歩道 120m 取替設置
都農橋側歩道 JR九州
(九鉄工業㈱)
平成 28年 橋側歩道 85m 取替設置
安野川橋 新潟県新発田地域振興局
(鶴居産業㈱)
平成 29年 上部工点検路 23m 新設
若戸大橋 北九州市道路公社
(㈱山九ロードエンジニアリング)
平成 29年 下部工検査路 48m 新設
錦大橋 熊本県錦町
(宮地エンジニアリング㈱)
平成 28年 上部工検査路 85m 新設
京成押上線立体3工区 京成電鉄㈱
(京成建設㈱)
平成 28年 下部工検査路 9m 新設
京成押上線立体2工区 京成電鉄㈱
(鹿島建設㈱)
平成 28年 下部工検査路 17m 新設
京成押上線立体1工区 京成電鉄㈱
(清水建設㈱)
平成 28年 下部工検査路 26m 新設
屋嘉第一高架橋他 (上り線) NEXCO西日本
(オリエンタル白石㈱)
平成 28年 上下部工
検査路
1400m 取替設置
湖辺底他8橋 NEXCO西日本
(川田建設㈱)
下部工検査路 344m 取替設置
名貫川橋側歩道 JR九州
(三軌建設㈱)
平成 27年 橋側歩道 137m 取替設置
戸浜川橋側歩道 JR西日本
(広成建設㈱)
平成 27年 橋側歩道 13m 取替設置
明治山第二橋 (下り線) NEXCO西日本
(川田建設㈱)
平成 27年 上下部工
検査路
464m 取替設置
七戸沢橋 NEXCO東日本
(㈱東京鐵骨橋梁)
平成 27年 下部工検査路 5m 新設
横浜港臨港道路 南本牧ふ頭本牧PC桟橋 関東地方整備局
(大新土木㈱)
平成 27年 上下部工
検査路、梯子
355m 新設
横浜港臨港道路 南本牧ふ頭本牧橋 関東地方整備局
(川田・日立JV)
平成 27年 下部工検査路 50m 新設
国道2号淀川大橋 近畿地方整備局
(酒井工業㈱)
平成 27年 上部工検査路 247m 取替設置
新町排水機場管理路 長野県
(㈱北條組)
平成 27年 管理路 4m 新設
大村線橋側歩道 JR九州
(九鉄工業㈱)
平成 26年 橋側歩道 9m 取替設置
千溝橋 ㈱ネクスコ・メンテナンス新潟
(長栄工業㈱)
平成 26年 下部工検査路 80m 取替設置
許田高架橋Ⅱ期 NEXCO西日本
(日本橋梁㈱)
平成 27年 上下部工
検査路
1317m 取替設置
伊良部大橋Ⅲ期 沖縄県
(大和建設㈱)
平成 26年 下部工検査路 40m 新設
安野川地区水路橋 新潟県
(小菅建設興業㈱)
平成 26年 管理路 18m 新設
境水道大橋Ⅲ期 鳥取県
(㈱みたこ土建)
平成 26年 検査路手摺 120m 取替設置
稲成高架橋本線上部 近畿地方整備局
(宮地エンジニアリング㈱)
平成 26年 上下部工検査路
FRPブラケット
252m 新設
藤沢川橋 NEXCO中日本
(中日本ハイウェイメンテナンス)
平成 26年 下部工検査路 26m 取替設置
伊芸高架橋 (上り線) NEXCO西日本
(オリエンタル白石㈱)
平成 26年 上部工検査路 380m 取替設置
沼田原橋 十津川村(奈良県)
(瀧上工業㈱)
平成 26年 上下部工
検査路
60m 新設
NEXCO西日本 茨木研修施設内 NEXCO西日本
(㈱富士技建)
平成 25年 上部工検査路 5m 新設
境水道大橋Ⅱ期 鳥取県
(宮地エンジニアリング㈱)
平成 25年 上部工検査路 273m 取替設置
堀切JR跨線橋 北陸地方整備局
(佐藤鉄工㈱)
平成 25年 上部工検査路 58m 新設
瀬底大橋Ⅳ期 沖縄県
((有)比嘉建設工業)
平成 25年 上下部工
検査路
205m 取替設置
久瀬川橋 NEXCO東日本
(長栄工業㈱)
平成 25年 下部工検査路 30m 取替設置
経田JR跨線橋 北陸地方整備局
(佐藤鉄工㈱)
平成 25年 上部工検査路 40m 新設
若戸大橋 (戸畑側) 北九州市道路公社
(西京塗装工業㈱)
平成 25年 上部工検査路 200m 取替設置
瀬底大橋Ⅲ期 沖縄県
((有)沖工設)
平成 25年 下部工検査路 120m 取替設置
内灘海浜橋 石川県
(㈱ピーエス三菱・オリエンタル白石㈱)
平成 25年 下部工検査路 20m 新設
屋嘉第一高架橋 (下り線) NEXCO西日本
(㈱富士ピーエス)
平成 24年 上部工検査路 213m 取替設置
伊良部大橋Ⅱ期 沖縄県
(宮地エンジニアリング㈱)
平成 24年 桁内検査路 540m 新設
瀬底大橋Ⅱ期 沖縄県
((有)沖工設)
平成 24年 下部工検査路 40m 取替設置
泊大橋 (P17−P18) 沖縄総合事務局
(㈱協亜建設)
平成 24年 上部工検査路 170m 取替設置
山田橋歩廊 NEXCO東日本
(テクア工業㈱)
平成 24年 下部工検査路歩廊板 7枚 取替設置
神立橋 NEXCO東日本
(長栄工業㈱)
平成 24年 下部工検査路 30m 取替設置
伊良部大橋 沖縄県
(宮地・金秀鉄工・金秀建設JV)
平成 24年 桁内検査路 64m 新設
伊良部大橋 沖縄県
(JFE・横河・先嶋建設JV)
平成 24年 桁内検査路 67m 新設
伊良部大橋 沖縄県
(川田・仲本・福池組JV)
平成 24年 桁内検査路 67m 新設
新保橋Ⅱ期 福井県
(日光産業㈱)
平成 24年 上部工検査路 120m 取替設置
許田高架橋 NEXCO西日本
(金秀鉄工㈱)
平成 23年 上部工検査路 29m 取替設置
響灘東地区橋梁 九州地整 北九州港湾・空港
(日鉄トピーブリッジ㈱)
平成 23年 上下部工
検査路
250m 新設
伊祖橋 沖縄総合事務局
(㈱仲本工業)
平成 23年 上部工検査路 119m 新設
はす川橋 NEXCO中日本
(日立造船㈱)
平成 23年 上部工検査路 24m 新設
北川橋 NEXCO中日本
(㈱横河ブリッジ)
平成 23年 上部工検査路 25m 新設
熊坂橋 NEXCO中日本
(中日本ハイウェイメンテナンス)
平成 23年 下部工検査路 65m 取替設置
泊大橋 沖縄総合事務局
(東栄塗装工業㈱)
平成 23年 上部工検査路 230m 取替設置
瀬底大橋Ⅰ期 沖縄県
((有)沖工設)
平成 23年 下部工検査路 60m 取替設置
東川津1号橋 島根県
(㈱横河ブリッジ)
平成 23年 上部工検査路 72m 新設
境水道大橋Ⅰ期 鳥取県
(ショーボンド建設㈱)
平成 23年 上下部工
検査路
276m 取替設置
蛯谷川橋 NEXCO東日本
(㈱横河住金ブリッジ)
平成 23年 下部工検査路 20m 新設
泊大橋 沖縄総合事務局
(東栄塗装工業㈱)
平成 22年 上下部工
検査路
220m 取替設置
東津田第六高架橋 島根県
(高田機工㈱)
平成 22年 上部工検査路 300m 新設
仲田陸橋 京急電鉄㈱
(京急建設㈱)
平成 22年 橋側歩道 42m 新設
大谷大橋 石川県
(㈱ピーエス三菱)
平成 22年 下部工検査路 20m 新設
谷津川橋(下り) NEXCO中日本
(川田建設㈱)
平成 22年 下部工検査路 45m 新設
谷津川橋(上り) NEXCO中日本
(ドーピー建設工業㈱)
平成 22年 下部工検査路 20m 新設
田場沢川橋 NEXCO中日本
(㈱ピーエス三菱)
平成 22年 上部工検査路 154m 新設
駒瀬川橋 NEXCO中日本
(㈱東京鉄骨橋梁)
平成 22年 上部工検査路 120m 新設
新保橋 福井県
(日光産業㈱)
平成 22年 上部工検査路 300m 取替設置
若洲橋(Ⅱ期) 東京都
(㈱サクラダ)
平成 21年 上部工検査路 239m 新設
東津田第二高架橋 島根県
(㈱横河ブリッジ)
平成 21年 上部工検査路 90m 新設
東津田第五高架橋 島根県
(瀧上工業㈱)
平成 21年 上部工検査路 90m 新設
大橋川橋梁 島根県
(日立造船㈱)
平成 21年 上部工検査路 110m 新設
大橋川橋梁 島根県
(㈱横河ブリッジ)
平成 21年 上部工検査路 260m 新設
池子大池保安通路 京急電鉄㈱
(京急建設㈱)
平成 20年 橋側歩道 48m 新設
逗子跨線橋 京急電鉄㈱
(京急建設㈱)
平成 20年 橋側歩道 18m 新設
朝酌川橋 島根県
(㈱横河ブリッジ)
平成 20年 上下部工
検査路
260m 新設
六浦第一架道橋 平坂第二架道橋 京急電鉄㈱
(京急建設㈱)
平成 20年 橋側歩道 44m 新設
若洲橋(Ⅰ期) 東京都
(㈱サクラダ)
平成 19年 上部工検査路 239m 新設
瀬戸中央橋 長崎県
(松尾橋梁㈱)
平成 19年 上部工検査路 228m 新設
本四暴露試験体 本四高速
((財)海洋架橋調査会
平成 17年 検査路 2基 新設
田浦跨線橋 京急電鉄㈱
(京急建設㈱)
平成 17年 橋側歩道 17m 新設
銚子大橋 千葉県
(宮地建設㈱)
平成 17年 下部工検査路 2基 新設
池田へそっこ橋 JH四国支社
(鹿島建設㈱)
平成11年 箱桁内スロープ 38基
日之地橋 JH四国支社
(日立造船㈱)
平成11年 下部工検査路 67m
